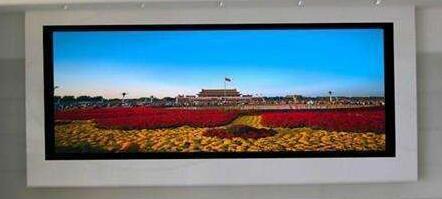

重庆全彩LED显示屏的原理

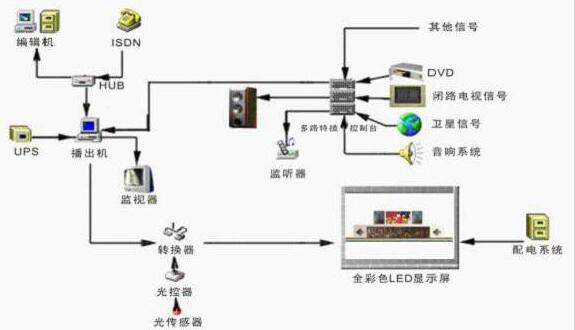

重庆全彩LED显示屏是很多设备的综合体，它不仅是个简单的显示屏，还具有电子控制单元、力学、结构学、电脑集成、配电系统等整合体。全彩LED大屏幕工作原理其实很简单，由电脑提供信号，通过视频处理器将发送卡的信号提供给网线或光纤传输至全彩LED大屏幕各个单元的接收卡，再通过接收卡的整合将图像按顺序播放出来。

伴随着全彩LED大屏幕的逐步普及，图文型全彩LED大屏幕有哪些常见的特点，内部结构又是怎样安装的呢，想必大家对于这些都很感兴趣。了解常见的图文全彩LED大屏幕结构，不仅可以帮助大家更好的选择产品，而且在使用、保养当中，也会有积极地促进作用。

显示模块程序中定义二维数组多留一列，即 16xg，要移入的数据整个16字节全部放入该列中，然后从需要的位开始逐位移出。16行都扫描完后，再从后一位开始逐位移出。当更新的16字节数据8位都移位显示完后，再放入下一批更新的数据。一般汉字的移动速度在每行或每列1/10秒就很快了，所以两次移动的间隔时间为>100ms，则可传输数据 100Kbit/S*0.15二10000Bit二1250Byte，除去地址等开销 20%，有 1000Byte。接下来单片机就会传下一次的数据，但是在这个间隙，LED租赁点阵片会黑屏一会，第一行的扫描这样就完成了。重庆LED租赁当数据传送完后，同样第二行的电源电压被选通，而第二行对应的通道也会在单片机的控制下导通，然后就这样一行一行的扫描下去，直到点阵片被完全扫描一次。

若移动显示采用的是全部传输一屏数据(128字节)，可以传的屏幕个数为:1000/128=7.8个，而采用只发送更新数据的方式，可以传的屏幕个数为:1000/8=125个。以上是理想状态下的计算结果，实际使用时会低一些。本单片机所支持的12C传输速率最人4OOKbit/S，但是由一于线路长度、布线情况等原因，手册建议0.5一1米的传输选择 100Kbit/S，以提高稳定性。

虽然在这种工作方式下，重庆LED显示屏租赁是一行一行的被点亮，但是由于人眼对事物有一个短暂的停留时间，只要保证每行每秒钟能够被点亮50次以上，人眼就不能分辨出来，人们就可以看到稳定的全屏的图像。现在的双色和全彩色LED大屏幕显示系统，其显示原理完全一样，只是由于其需要处理的数据极大的增加，靠单片机已经是不能完成如此大得数据处理量，因此这时需要专用芯片来完成对LED大屏显示系统的控制，已达到更好的效果。Protel99SE是Protel公司开发的设计印制电路板的软件平台，该软件基于Windows平台，功能强大。Protel99SE共分5个模块，分别是原理图设计、PCB设计(包含信号完整性分析)、自动布线器、原理图混合信号仿真、PLD设计。

通过该软件可以方便地制作电路原理图、使用库文件中己存在的元器件封装或利用软件提供的工具自己制作元器件封装，可以方便地进行元器件布局、电路板布线等。制作全彩色显示屏最终是为了制造出—个巨型的彩色显示器，能够播放绚丽多彩的节目。但是显示屏播放的图像质量不仅仅取决于其本身的制作水平，还取决于节目源的质量。而 LED显示屏对视频信号的获取主要有两种方法。方法一、是多媒体方法，通常称为同步屏方法。Protel99SE以其强大的功能、方便快捷的设计模式和人性化的设计环境，赢得了众多电路板设计人员的青睐。

它最主要的特点是将电路原理图编辑、电路功能仿真测试、PLD设计及印制电路板设计等功能融为一体，从而实现了电子设计的自动化.印制线路板的走线对于印制线路板的走线问题，应该注意以下几点: 该方法用普通的多媒体卡捕获电视信号，并进行音色分离、解调和滤波和等。视频信号经 A／D 变换后，进行 MPEG 编码压缩，以便存储。播放时再进行解压缩，直接在计算机监视器上观看。送往 LED屏的信号通过专用的接口卡从计算机的 DVI 接口或显卡上获得，接口卡上还要进行一些处理。这时，LED屏实际上相当于计算机的监视器或其上的一部分，通常称为窗口，可以实现一一对应的“同步显示”[5]。

(l)印制导线的布线应尽可能的短，在高频回路中更应如此;

(2)印制导线的拐弯处，应该为圆角，而直角和尖角在高频电路和布线密度高的情况下会影响电气性能;

(3)当两面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减小寄生祸合;

(4)作为电路的输入及输出用的印制导线应尽量避免相邻平行，以免发生回馈，在这些导线之间最好加接地线。
